一、UV胶的固化原理：不是"晒干"，是"光触发的一场化学反应"

很多人以为UV胶是"被灯烤干的"，其实完全不是。

UV胶固化前后都是同样的物质总量，没有水分蒸发，发生的是一场化学反应——光引发的聚合交联。

UV胶的固化原理是通过一瓶UV胶里的三样东西：预聚物（骨架）、活性单体（稀释和参与反应）、光引发剂（开关），其在特定波长的UV光（常见365nm、395nm，也有470nm）照进来时，光引发剂吸收光能瞬间分解出自由基或阳离子，像扣动扳机一样引发单体和预聚物发生链式聚合——长链互相交联成三维网状结构，胶水从液体变成固体。

整个过程是化学键的重组，不是物理变干。

原理的差异直接决定了固化速度和适用场景：自由基体系固化极快（秒级），但怕氧气阻聚、深层固化稍弱；

阳离子体系深层固化好、收缩小，但速度慢一些。

此外，波长匹配（引发剂吸收峰要对着光源波长）、胶层厚度、基材是否透光、温度，都会影响最终的固化效果。

二、UV胶的固化时间是多少？

UV胶多久能固化，取决于用的是哪种固化策略：

1、表面初固：数秒到数十秒。

流水线上UV灯一照，胶水表面迅速失去流动性，可以立即进入下一工位；

2、完全固化（深层交联）：数分钟到数小时。

厚胶层、带色胶或阴影区域需要更长时间，或借助热、湿气等第二重固化手段补足；

3、光激活延迟固化：数小时到48小时。

有些产品只把UV当作"启动开关"，照完之后在室温下慢慢爬升强度——加工窗口宽，强度天花板高。

同样是"UV胶"，固化时间可以从3秒排到48小时。

与其纠结"多久固化"，不如反过来分析产线节拍、装配工艺、可靠性要求，匹配哪一种固化策略？

3M凭借在光固化胶粘剂领域的深厚技术积累，推出了3M™UVAF 系列光激活胶膜、3M™5000系列单组份UV固化环氧胶、3M™3581 UV+热双固化AA胶三大明星产品，以差异化技术路径，为不同场景的精密粘接难题提供系统性解决方案。

三、3M™ UV-Activated Film 81000系列（UVAF）

这是一款颠覆传统胶带的创新产品，它在未激活状态下完全具备压敏胶（PSA）的加工特性，室温下稳定带初粘，可像普通胶带一样进行模切、贴合、定位；

经UV光激活后，会在室温下逐步固化，1小时内获得初始强度，48小时内形成半结构性粘接强度，兼具易加工性与高强度双重优势。

1、核心形态：

多种厚度可选：多种厚度可选（厚度10-175微米），上下覆PET离型膜，支持精密模切；

2、关键特性：

固化收缩率极低：粘接后无应力变形；

胶线透明美观，适配外观件需求；

满足Rohs和REACH要求，符合环保标准；

3、工艺亮点：

无需加热：全程室温操作，完美适配热敏电子元件。

“模切贴合→定位→UV激活→室温固化”工艺链

图：工艺流程图

①模切加工：根据产品需求，将胶膜模切成定制形状，可实现精密裁切;

② 贴合定位：室温下将胶膜贴合在基材表面，利用初粘力实现临时固定;

③ UV激活：使用365nm波长UV光照射胶膜表面，触发固化反应;

④ 室温熟化：在常温环境下放置24-48小时，胶层逐步交联形成最终半结构性粘接强度（适当加热可以缩减固化时间）;

4、适配场景：

电子产品组件固定、热敏元件组装、工业设备的结构性粘接。

∙ 笔记本触控板和金属加强板粘接

∙ 热敏元件

∙ 相机模块支架粘接

∙ 麦克风/耳机声学网粘接

∙ 动力电池绝缘片

四、3M™ Light Cure Adhesive 5000系列

专为自动化组装场景打造的单组份光固化环氧胶，无需混合、无需加热，UV光照射即可快速固化，是消费电子精密组装的理想选择。

1、核心形态：

多种规格可选：（5001/5003/5004系列，基于不同的应用场景和应用要求，颜色、粘度和粘结强度有所差异，365nm和470nm光源均能引发，470nm引发更优），适配自动化点胶设备，应用不同场景；

2、关键特性：

快速固化：适配光学件粘接；

单组份体系，无需现场调配，工艺稳定性强；

精简设备空间占用 ，无需大型加热装置；

提升生产效率 - 秒级固化加速产线节拍；

3、工艺亮点：

室温固化：对金属、塑料、玻璃均有优异粘接性，适合多材质复合组件。

“自动化点胶→贴合→UV固化”一体化工艺

① 点胶作业：使用自动化点胶设备，将胶水精准涂布在基材上，高流动版本满足灌封需求，无流挂配方确保胶线形态稳定;

② 组件贴合：快速组装待粘接部件，适用于透明材质的组装贴合;

③ UV固化：多种固化方式可选，使用UV灯照射数秒至数十秒，胶水快速交联固化，形成稳定粘接。

图：多种固化方式可选

4、适配场景：

大批量消费电子组装、流水线自动化生产、对节拍效率要求高的场景。

∙ 键盘粘接

∙ 耳机组件

∙ 腕带组件

∙ 显示封装

∙ 户外设备

∙ 电源适配器

五、3M™ Scotch-Weld™ 3581 UV+热双固AA胶

针对复杂结构与光学组件设计的UV+热双固化环氧胶，解决了液体胶水需要初始预固定的应用难题，实现了“快速定位+深层固化”的完美平衡。

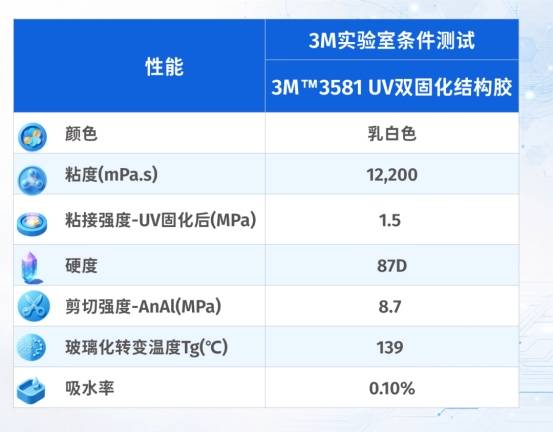

1、核心形态：

触变性胶水，乳白色外观；

2、关键特性：

高Tg：低膨胀系数，耐湿热老化性能优异；

UV固化深度高，80℃/60分钟或100℃/30分钟热固化；

无流挂配方，点胶后不滴落；

3、工艺亮点：

先UV秒级初固锁定位置，再热固化完成深层交联，适配主动对焦、精密对位工艺。

“自动化点胶→贴合→UV固化”一体化工艺

① 精密点胶：通过自动化设备涂布胶水，高触变性配方可形成稳定细胶线，适配复杂结构点胶作业;

② 主动对位：完成镜头/组件调焦、对位工序，无需担心胶水流淌移位;

③ UV初固：使用3000-10000mJ/cm²能量的UV光照射，秒级固化锁定位置，确保对位精度;

④ 热固化强化：将组件送入烘箱，80℃加热60分钟或100℃加热30分钟，达到最终强度。

图：UV初固: 3000-10000mJ/cm²

图：热固化: 80℃/60分钟或100℃/30分钟

4、适配场景：

车载及其机器人用摄像头、激光雷达等光学组件、需长期可靠性的工业部件。

∙ 车载/交通

∙ 机器视觉

∙ 户外设备

∙ 安防

从室温固化的胶膜，到快速点胶的单组份UV胶，再到兼顾效率与可靠性的双固化结构胶，3M的三大UV技术胶粘剂矩阵，为不同制造场景提供了灵活选择。

无论是追求效率的消费电子流水线，还是需要长期可靠性的车载部件，亦或是对热应力零容忍的热敏元件，都能找到适配的解决方案。

声明：本文内容仅代表作者个人观点，与本站立场无关。

如有内容侵犯您的合法权益，请及时与我们联系，我们将第一时间安排处理。
