森岛SD680-4T6300高性能通用变频器使用说明书

其核心功能包括调速控制、节能运行、过载保护及故障自诊断，适用于风机、泵类、输送设备等负载类型。

二、安装与接线安装环境：需避免高温、潮湿、腐蚀性气体及强振动场所，确保通风良好。

接线要求：主电路接线：输入端（R/S/T）接三相电源，输出端（U/V/W）接电机，需使用符合规格的电缆并压接牢固。

控制电路接线：包括启动/停止信号、频率给定信号（如电位器或4-20mA电流源）、故障输出信号等，需参考端子图正确连接。

接地保护：必须连接保护接地线（PE），接地电阻10Ω。

三、操作面板说明显示屏：实时显示输出频率、电流、电压、运行状态及故障代码。

按键功能：RUN/STOP：启动/停止变频器运行。

MODE：切换显示模式或参数设置模式。

/：调整频率或参数值。

RESET：复位故障状态。

参数设置流程：按MODE进入参数设置模式。

使用/键选择参数组（如基本参数、高级参数）。

进入具体参数后修改数值，按ENTER确认保存。

四、运行模式与调速方法运行模式：本地模式：通过操作面板直接控制启停及频率。

远程模式：通过外部端子或通信接口（如RS485）接收控制信号。

调速方式：模拟量调速：通过电位器或外部0-10V/4-20mA信号调整频率。

多段速调速：预设多组频率值，通过端子组合切换。

PID调速：适用于闭环控制系统（如恒压供水），需设置PID参数。

五、常见故障与解决方案故障代码OC（过电流）：原因：电机堵转、加速时间过短、负载突变。

处理：检查电机及负载，延长加速时间，复位后重新启动。

故障代码OV（过电压）：原因：电源电压过高、减速时间过短导致能量回馈。

处理：检查输入电压，延长减速时间或加装制动电阻。

故障代码OH（过热）：原因：散热不良、环境温度过高。

处理：清理散热风扇及通风口，降低环境温度。

故障代码EF（接地故障）：原因：电机或电缆绝缘损坏。

处理：检查电机及电缆绝缘电阻，修复后复位。

六、维护与保养日常检查：定期清理变频器表面灰尘，检查散热风扇是否运转正常。

观察运行参数（如电流、温度）是否在正常范围内。

定期维护：每半年检查一次电容容量及IGBT模块状态（需专业设备）。

每年更换一次冷却风扇轴承润滑脂。

长期停用处理：存放于干燥通风环境，每月通电运行30分钟以驱潮。

七、注意事项严禁在变频器运行时断开电机电缆，可能导致过电压损坏。

修改参数前需记录原始值，便于故障时恢复。

非专业人员勿拆卸变频器外壳，避免触电风险。

八、附录参数表：列出常用参数（如P0.00运行模式、P1.00加速时间）的默认值及调整范围。

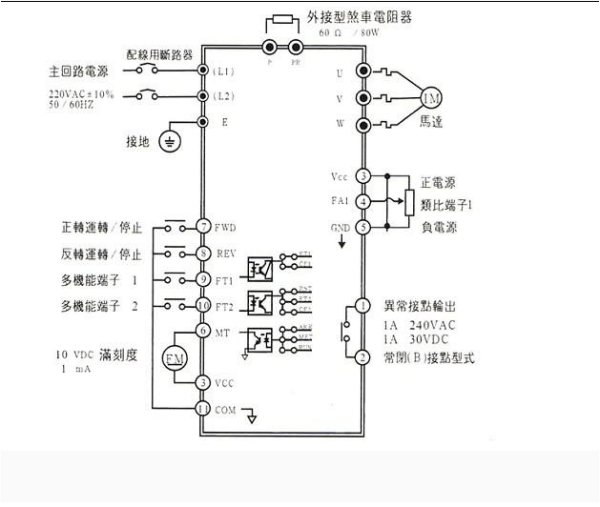

端子图：详细标注各接线端子的功能及信号类型。

通信协议：说明RS485通信的波特率、数据格式及Modbus协议指令集。

如需更详细的参数列表或故障排查流程，请参考完整版说明书或联系森岛技术支持。

富士变频器使用说明书

请在使用前，仔细阅读使用说明书后正确使用。

如果使用错误，会影响正常运转，造成寿命降低或引起故障。

富士变频器的说明书主要内容有哪些，一起来看看吧。

富士变频器安全上的注意事项请在安装、配线(连接)、运行、维修检查之前，务必熟读本使用说明书，以保证正确使用该产品。

而且，也请充分熟悉相关设备知识、安全方面的常识以及所有的注意事项。

在本使用说明书中，安全注意事项分为注意和危险两种。

使用错误可能会发生危险情况，如发生死亡或受重伤事故等。

使用错误可能会发生危险情况，如受到中等程度的伤害或受轻伤事故或发生财产损失等另外，即使在“注意”的标题下记载的事项，因情况不同也可能发生重大后果。

所有记载的全部是重要内容(所有记载的内容都很重要)，请务必遵守。

富士变频器用途FRENIC-VP是用于三相异步电动机调速的装置。

不能用于单相电动机及其他用途。

否则可能会引起火灾，事故FRENIC-VP不能直接用于维持生命装置等直接关系到生命安全的用途。

本产品是在严格的质量管理条件下生产的，可是若由于本产品的故障预计将引发重大事故或损失的应用场合，则必须设置安全装置，以防不测。

否则可能会引起重大事故。

富士变频器安装请安装在金属等阻燃物体上。

请不要安装在可燃物附近。

否则可能会引起火灾30kW及以上变频器的保护等级为IP00，因此会很容易的接触到主电路端子台部分(带电部分)。

而且使用选配件DC电抗器时的情况亦相同。

在这样的情况下，请采取预防措施，比如将设备设置在人不容易接触到的地方等。

否则可能会引起触电、受伤。

搬运时，请不要握持端子盖以及主机上盖。

否则可能会发生人身伤害或设备损坏等请防止碎棉纱、纸张、木屑、灰尘、金属屑等异物侵入变频器内或附着在散热片部分。

否则可能会引起火灾、事故请不要安装或运行外部或内部零部件有损伤的变频器。

否则可能会引起火灾、事故、受伤。

请不要放在包装箱上面。

多层堆码时，请控制不要超出包装箱上标示的层数。

否则可能会引起受伤。

关于富士变频器配线变频器连接电源时，请适配各变频器推荐的配线用断路器、漏电断路器(带有过电流保护功能)进行配线。

请不要使用推荐容量以上的断路器。

请务必使用推荐尺寸的电线。

如果变频器和电动机有多种组合形式，请不要使用将多组配线汇集在一起的多心电缆线。

请不要将电涌抑制器连接在变频器的输出侧(2次侧)。

否则可能会引起火灾。

请根据变频器的输入电压等级实施C种或D种的接地工程。

否则可能会引起触电、火灾。

请由专业电工实施配线作业。

请在确认电源已经断开的情况下实施配线作业。

否则可能会引起触电。

请务必在安装完本体后进行配线。

否则可能会引起触电、受伤。

请确认产品输入电源的相数、额定电压是否与连接电源的相数、电压等规格一致。

请不要将电源线连接到变频器输出端子(U、V、W)上。

否则可能会引起火灾、事故。

因为在一般情况下，控制信号线的绝缘层未经加强绝缘，因此一旦控制信号线直接接触到主电路带电部时，有时会由于某些原因导致绝缘层被破坏。

在这种情况下，控制信号线上会窜入主电路的高电压，非常危险，因此注意控制信号线不要接触到主电路带电部分。

否则可能会引起事故、触电。

请在确认变频器输出端子(U、V、W)的相序后，正确连接到电机上。

否则可能会造成设备损坏。

变频器、电机以及配线会产生电气干扰，因此周边的传感器及设备有时会发生误动作。

为了防止误动作，请采取防止电气干扰的对策。

否则可能会引起事故。

关于富士变频器运行操作确认在安装了变频器的端子盖及主机上盖后接通电源。

另外，请在通电过程中不要拆下端子盖或主机上盖。
