在增强现实（AR）的世界里，沉浸感非常重要。

然而，佩戴AR眼镜时，边缘泛起的“鬼影”和杂散光往往会破坏这种体验。

今天，我们来探讨如何通过高性能高吸光材料解决这一光学痛点。

痛点直击：AR波导中的“不速之客”

AR眼镜显示的关键在于波导（Waveguide）技术。

但在光线传输过程中，波导边缘容易产生寄生反射（Parasitic Reflections），导致画面对比度下降，甚至出现“鬼影”。

这不仅影响视觉质量，更会让用户的沉浸体验大打折扣。

材料解决方案：边缘黑化聚合物涂层

为了消除这些不必要的反射，行业内引入了专为AR光学打造的边缘黑化聚合物（Edge Blackening Polymers）材料。

这类材料通常具备以下特性：

折射率匹配：通过调整材料配方，提供多种折射率选择，以适配不同材质的波导镜片，减少界面反射。

适配自动化量产：这类聚合物材料可结合非接触式喷射点胶技术（Jet Dispensing）与紫外线（UV）快速固化工艺，能够适应复杂3D波导边缘的自动化、规模化涂布。

边缘黑化涂层材料光密度如何测量

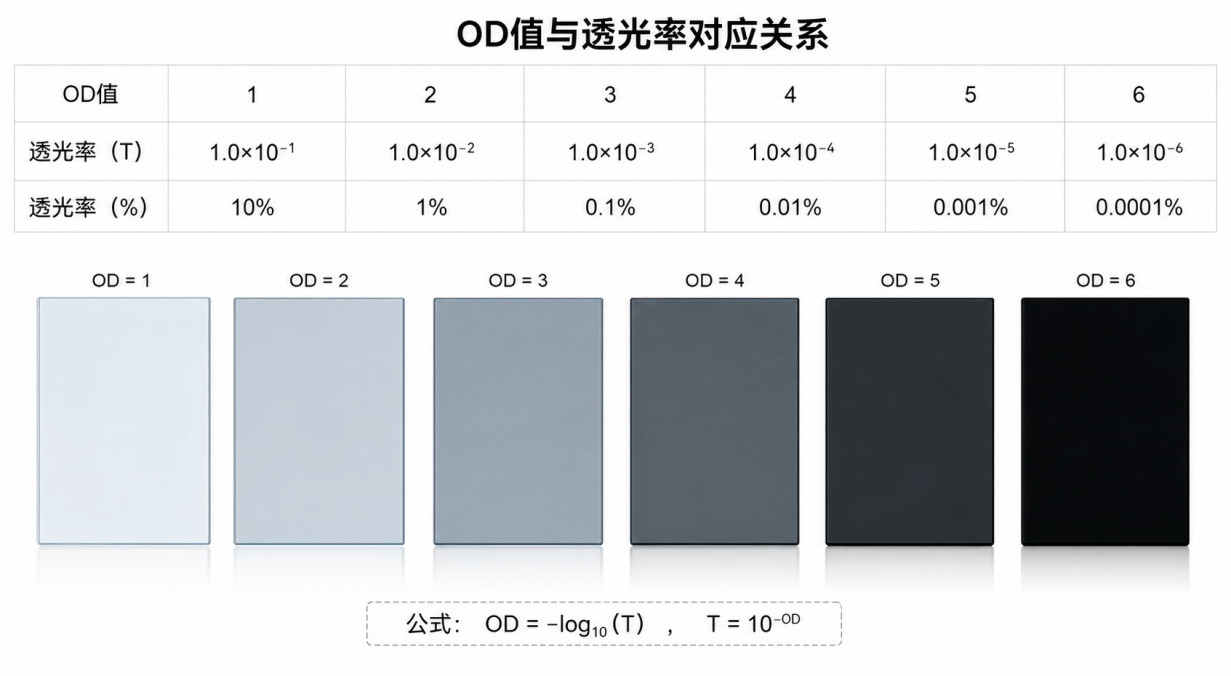

1. 光密度值（Optical Density）与透光率的对应关系

2. 边缘黑化涂层样品制备

由于边缘黑化材料吸光能力很强，如果直接测试较厚的涂层，透射光将几乎为零，超出仪器的检测限。

因此，必须制备已知厚度的超薄涂层样品。

2.1基材选择：通常可选择石英玻璃，BK7光学玻璃，高透过率平板玻璃，与实际眼镜相同或相近的玻璃材料

2.2 涂布工艺：使用旋涂（Spin-coating）、刮刀涂布、喷涂或者丝网印刷，将未固化的液态黑化材料均匀涂布在基材上。

2.3 厚度控制：针对高吸光材料，通常需要制备厚度在5μm到50μm之间的薄膜，并严格按照材料要求进行固化（UV或热固化）。

2.4 厚度测量：固化后，可以使用白光干涉仪、台阶仪（Profilometer）精确测量涂层的实际厚度。

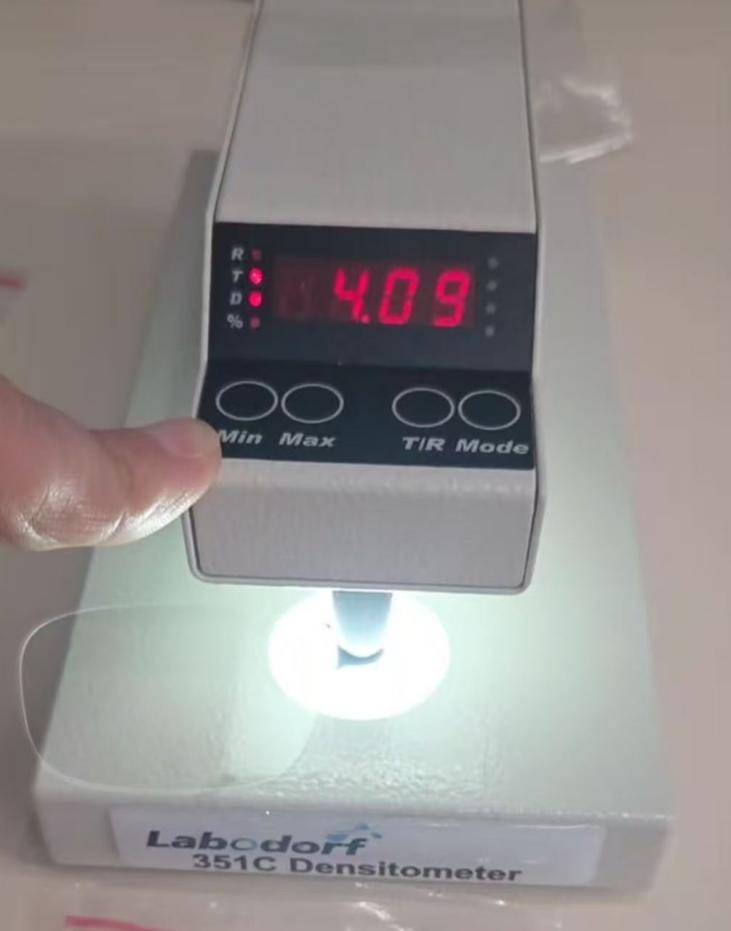

连接Labodorf 351C透射密度仪电源，开机后用出厂随机标准光密度片进行调零校准，3点标准片OD值测量确认无误后，光密度仪准备完毕。

将黑色涂层样品放到测量孔上，按下测量臂，即得边缘黑化涂层材料样品OD值。

总结

优质视觉表现，源于边缘部位精细的工艺处理。

采用高性能边缘黑化材料，可有效优化AR眼镜画面纯净度，是助力虚实画面融合的技术方案之一。

声明：本文内容仅代表作者个人观点，与本站立场无关。

如有内容侵犯您的合法权益，请及时与我们联系，我们将第一时间安排处理。
