火花探测器的探测精度、能否及时捕捉管道内火花，除设备本身性能外，安装方案是否合规是决定性因素。

很多水泥厂出现火花漏检、频繁误报，并非设备质量问题，而是探头布设位置、安装角度、管线配套、吹扫防护等环节不符合粉尘防爆规范。

尤其水泥煤粉管道、生料输送风管工况复杂，粉尘浓度高、物料温度高、气流波动大，必须严格遵循防爆相关标准落地安装，才能让整套火花探测熄爆系统真正发挥预警防护作用。

下文结合水泥厂管道工况，梳理完整安装要求、禁忌事项与验收要点。

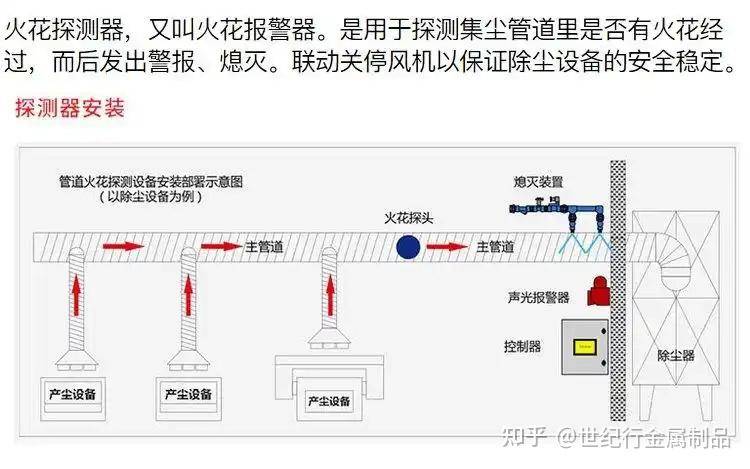

一、安装位置总体选择原则

探头优先布置在火花产生源头的下游、除尘器、料仓、布袋等风险设备上游，预留充足距离，保证探测器识别火花后，熄爆装置有足够时间完成介质喷射熄爆。

若是磨机、破碎机、金属摩擦点位这类火花高发设备，探头应安装在设备出口之后、管道弯头之前的直管段上，直管段长度尽量不小于管道直径的 5 倍，避开涡流区、积灰死角。

弯头、变径、三通位置气流紊乱，火花容易贴管壁流动形成探测盲区，若无特殊方案，不建议直接在这类点位装探头。

多分支管道场景，每一条独立分支管线都需要单独布设探测探头，不能依靠总管单台探测器覆盖全部支路，避免支路产生的火花直接进入除尘设备而未被监测。

二、探头安装角度与开孔要求

管道开孔位置优先选管道侧面，尽量避免管道顶部开孔，顶部容易积灰积水，快速污染视窗；

同时尽量不直接在管道底部开孔，防止物料堆积磨损探头镜片。

常规推荐水平侧装，探头中轴线与管道中心轴线呈 30°~45° 向下倾斜，让气流带动粉尘不易附着在探测镜片上，降低吹扫压力。

开孔尺寸匹配探头底座规格，开孔后打磨光滑，去除毛刺，防止毛刺积尘或者摩擦产生额外火花。

探头法兰与管道之间加装密封垫片，保证气密性，防止管道负压工况下漏风、漏粉。

探头镜片必须伸入管道内壁平齐或者略微内缩，不能突出在管道内部，突出部分会阻挡气流、挂料积灰，同时改变局部流场形成盲区；

也不能过度内凹，凹坑内极易堆积水泥粉尘遮挡光路。

三、防尘吹扫系统配套安装（水泥厂重中之重）

水泥粉料、煤粉极易附着在光学镜片上，造成信号衰减、漏检，水泥厂工况下必须配套压缩空气吹扫装置，不可省略。

吹扫气源应选用洁净干燥的压缩空气，气源压力稳定维持在 0.3~0.6MPa，管路加装调压阀、过滤器，去除空气中水分、油污，避免油污附着镜片形成顽固污渍。

吹扫接口集成在探头底座，持续微量吹扫，也可设置间歇定时吹扫模式。

吹扫气流方向要正对探测视窗，形成稳定气幕阻挡粉尘接触镜片。

吹扫管路布线尽量短，减少压降，管路接头做好密封，防止漏气失效。

如果现场气源不稳定，可增设小型储气罐保障应急吹扫供气。

四、线缆布线与主机安装要求

探测探头到控制主机之间选用屏蔽电缆，线缆规格按照设备说明书选型，全程屏蔽层单端接地，规避水泥厂大功率电机、变频器带来的电磁干扰，防止信号漂移、误触发报警。

线缆尽量走金属穿线管防护，远离动力电缆、高压线缆平行铺设，如必须交叉，采用垂直交叉方式，减少电磁耦合干扰。

控制主机优先安装在无尘、干燥、便于人员观察调试的现场控制柜内，避开高温、强震动区域，主机做好可靠接地。

主机预留充足接线余量，方便后期检修调试，主机声光报警器要布置在厂区运维人员容易听见、看见的位置，确保报警信号能够及时被现场人员接收。

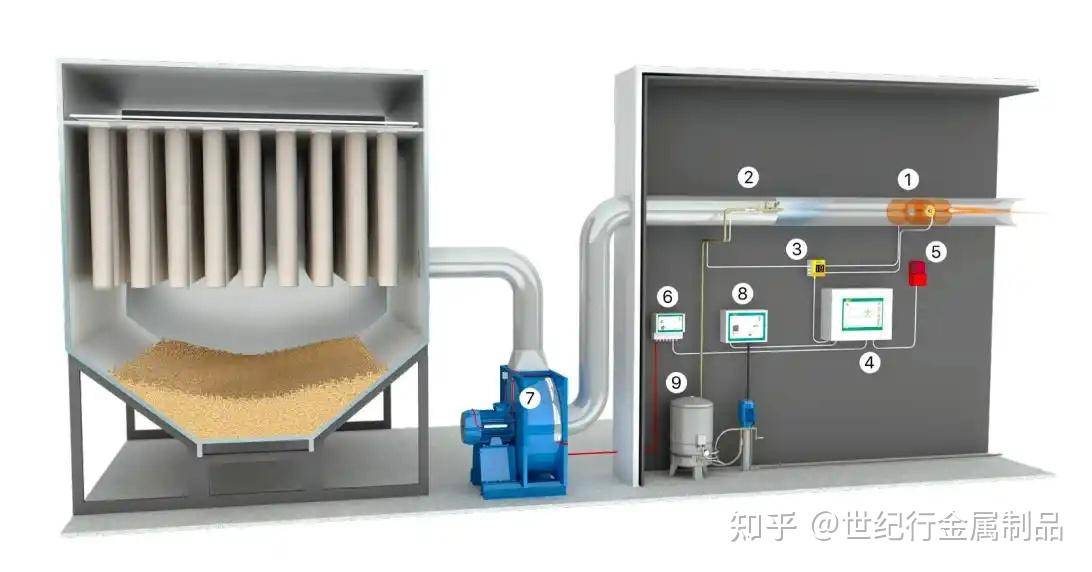

五、联动熄爆装置配套安装间距要求

探测器和熄爆装置之间需要预留安全响应距离，该距离需要结合管道内气流流速、设备响应时间核算，保证火花被探测到后，熄爆介质能够在火花抵达除尘设备前完成覆盖熄爆。

熄爆装置一般安装在探测器下游合适位置，两者之间尽量避免弯头、变径，防止火花气流提前偏移。

同时整套系统可配套单向隔爆阀，在紧急情况下切断管道，阻隔火焰反向传播。

六、安装常见禁忌与容易踩坑的问题

第一，不可将探头直接安装在距离火花源过远的位置，火花在输送途中快速衰减，容易出现识别失效；

第二，不可省略吹扫装置直接投用，水泥厂粉尘环境短时间就会糊住镜片；

第三，不能探头外伸突出管道内部，极易挂料积灰；

第四，屏蔽线缆不规范接地，变频器干扰会造成无规律误报警；

第五，多支路共用单探头监测，分支火花无法有效捕捉；

第六，安装完成后未做火花模拟测试，直接投入生产运行。

七、安装完成后的调试与验收要点

全部硬件安装结束后，先检查气密性、吹扫气路压力、线路通断与接地情况，再使用专用模拟火花发生器在管道内模拟点火源，验证探头识别、主机报警、熄爆联动的全流程响应是否正常，记录响应时间。

同时根据管线介质（煤粉 / 生料 / 成品水泥）调试主机灵敏度阈值，煤粉管线灵敏度适当调高，高温熟料输送管线降低灵敏度，规避高温颗粒造成误报。

所有安装资料、调试记录留存归档，满足安监核查要求。

结语

管道火花探测器不是简单开孔固定探头即可投用，整套安装方案要围绕 “消除探测盲区、防止镜片积灰、规避电磁干扰、保障联动时效” 四大核心，匹配水泥厂高温、高粉尘、强气流的管线工况，严格把控点位选型、安装倾角、吹扫配套、线缆防护等细节。

规范的安装是设备稳定发挥防爆预警能力的基础，配合定期巡检维护，才能持续监测管道内瞬时火花，守住水泥厂粉料输送与除尘系统的防爆底线。
