说明：本文华算科技主要介绍散射事件、弹性与非弹性能量交换、相干振幅叠加、Bragg 衍射和弥散散射之间的关系，以及 XRD、SAXS、PDF、电子衍射和中子谱学名称背后的实验坐标。

波遇上物质，“散射”发生了什么？

X射线、电子或中子射入材料后，传播方向会因电子云、原子核、磁矩或晶体势场而改变，方向或能量的偏转统称散射。

入射波矢记为 ki，出射波矢记为 kf，两者之差 q=kf−ki是动量转移。

探测器位置记录 q的方向与大小。

图1. C60生长过程的掠入射 X 射线几何、镜面反射强度与面内弥散散射强度。

DOI：10.1038/ncomms6388

出射量子的能量若与入射量子近似相等，过程属于弹性散射；

能量差 ΔE被声子、磁振子、分子振动或电子激发带走时，过程属于非弹性散射。

方向变化和能量变化是两组独立坐标，q负责空间尺度，ΔE负责动力学激发。

来自不同原子或不同散射体的出射波若保留稳定相位关系，探测器接收的是振幅叠加后的强度；

相位随机化后，各束波更接近强度相加。

相干散射保留原子位置之间的相关，非相干成分更多反映单个散射体及统计涨落。

三类探针与物质耦合的位置不同：X 射线主要耦合电子密度，中子与原子核及磁矩耦合，电子束与原子静电势发生强相互作用。

重元素对 X 射线与电子的响应较强；

中子散射长度随同位素变化，氢、锂及磁有序在中子实验中拥有独特对比。

镜面反射、Compton 散射、Raman 散射、小角散射、弥散散射与 Bragg 衍射都源于波束偏离原传播状态。

散射覆盖的物理事件范围更大，其输出可写成 I(q)、I(q,ω)、能量损失谱或二维强度分布。

哪些相位关系会让散射显出衍射信号？

相位怎样决定增强与抵消？

在运动学近似下，散射振幅可写成 A(q)=Σjfj(q)eiq·rj，其中原子位置 rj写入相位因子。

探测强度为 I(q)=|A(q)|2，散射因子 fj写入元素与探针的耦合强度。

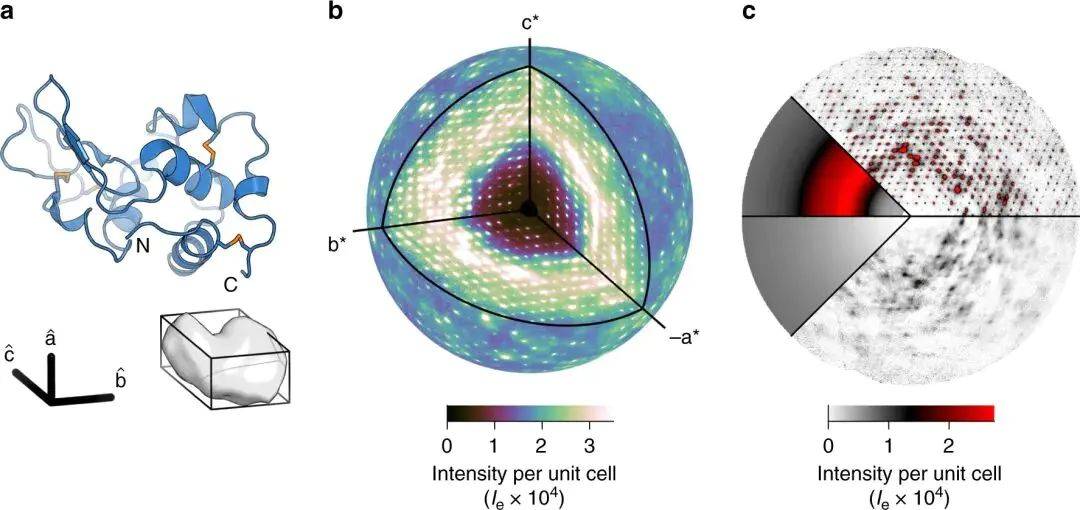

图2. 三斜溶菌酶晶体的三维弥散散射强度及非弹性 Compton、各向同性环和各向异性分量。

DOI：10.1038/s41467-020-14933-6

原子按晶格矢量周期重复时，某些 q使相邻晶胞的相位差等于 2π 的整数倍，振幅沿该方向累积成Bragg 反射。

满足 q=G的倒易点出现强度极大；

在一维晶面语言中，该条件写成 nλ=2dsinθ。

衍射指向具有空间相位结构的相干散射分布。

晶体周期把强度集中到倒易点，有限物体的轮廓产生连续干涉条纹，准晶产生非周期晶格对应的离散反射。

尖峰形态由周期、相干长度、结构因子和仪器分辨率相互叠加。

有序长度怎样改变尖峰与弥散强度？

长程周期延伸的晶体把相位关联维持在较大距离，Bragg 峰窄而集中，峰宽记录有限相干域与晶格参数分布。

晶域尺寸缩短后，相干叠加涉及的晶胞数减少，峰宽按倒易长度展宽；

微应变使不同区域的 d间距形成分布，径向强度进一步扩展。

点缺陷、占位关联、层错、热振动和短程有序会把部分强度铺到 Bragg 点之间，形成弥散散射。

完全随机位移给出平滑背景；

具有相关长度的位移或化学占位产生条纹、蝴蝶形强度、棒状强度或峰旁晕环。

局域相关长度写在弥散特征的宽度内。

能量转移为什么构成另一条坐标？

弹性测量聚焦 ΔE≈0 的强度，Bragg 峰、静态缺陷弥散强度和部分准弹性信号出现在零能量窗口附近。

探测器若缺少能量分析，会把可接受能宽内的成分投影到同一 q空间，背景与峰形受能谱窗口影响。

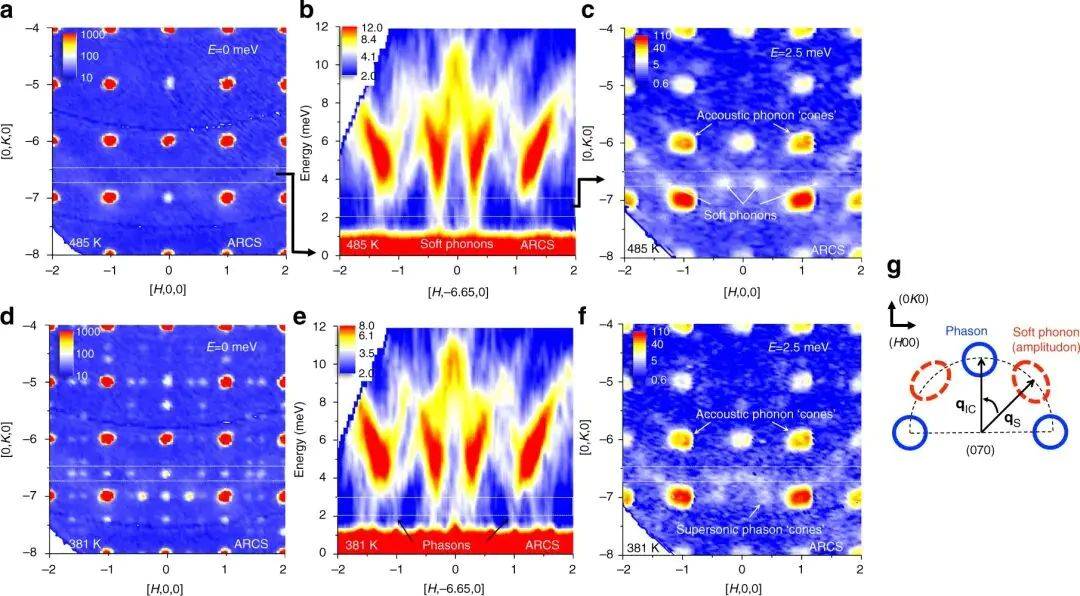

图3. Fresnoite 在 485 K 与 381 K 的零能量切片、Q–E 软声子谱和定能切片。

DOI：10.1038/s41467-018-04229-1

非弹性实验把 ΔE展开为第二坐标，衍射峰主要记录静态或时间平均周期，声子或磁振子的色散则表现为 Q–E平面中的连续分支。

非弹性散射谱记录振动能量、寿命与群速度；

低于仪器能量分辨率的慢涨落位于准弹性线附近。

XRD/SAXS/PDF为何换称散射/衍射？

XRD/SAXS/PDF的名称各强调什么？

粉末 XRD 采集的物理量仍是 X 射线弹性散射强度。

晶面周期把强度集中为 Bragg 峰，仪器再把二维环沿方位积分成 2θ曲线。

XRD 这个名称强调晶体周期和峰列，测量对象仍写成 I(q)。

SAXS 与 WAXS 按 q范围和目标尺度命名，低 q 对应较长实空间尺度。

颗粒尺寸、孔道间距和界面相关产生小角强度；

高 q 对应原子或分子间较短周期，晶态样品在 WAXS 区形成衍射峰，非晶样品形成宽峰。

总散射实验采集Bragg 与弥散成分，经本底、吸收、多重散射、Compton 成分和归一化校正后得到相干弹性结构函数。

Fourier 变换把 F(Q) 转成 G(r)，PDF 的峰对应原子对距离分布，高 r衰减对应有限结构相干长度。

电子/中子实验怎样分开弹性/非弹性信号？

电子束的弹性相干成分形成SAED、CBED 与纳米束衍射斑点，非弹性成分产生 EELS 能量损失信号并抬高衍射背景。

电子与物质作用强，多重散射在厚样品中显著，衍射斑点强度不再严格服从单次散射近似。

图4. β-InSe 的晶体结构、电子衍射斑点、中子倒易空间截面及沿 c 轴延伸的弥散散射。

DOI：10.1038/s41467-024-50249-5

中子衍射把零能量附近的核散射或磁散射用于结构精修。

INS 把能量分析加入探测链路，得到动态结构因子 S(Q,ω)。

同一束中子可在弹性切片读取周期，也可在非零能量区读取声子、磁振子与扩散运动。

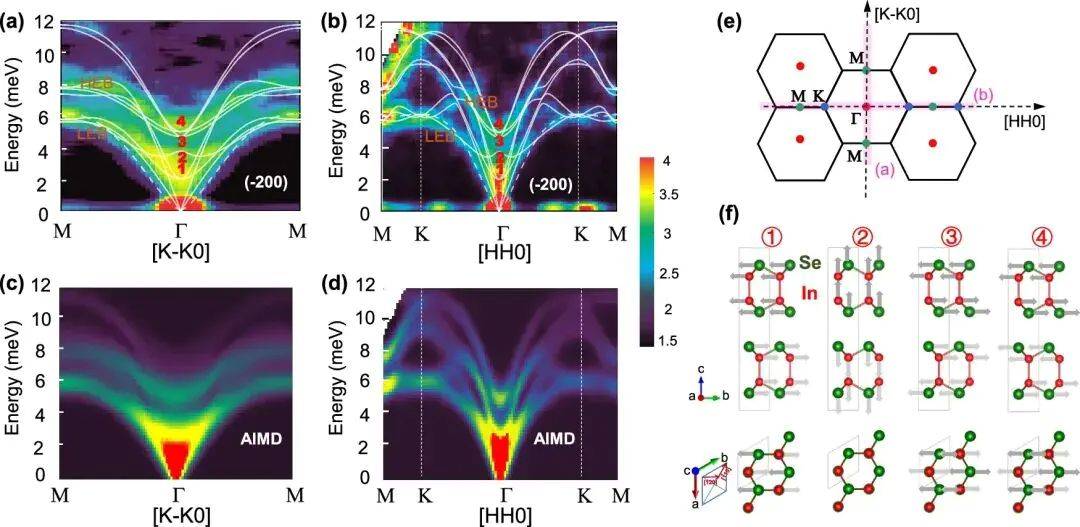

图5. β-InSe 的非弹性中子散射 Q–E 色谱、AIMD 动力学结构因子与四种 Γ 点振动模式。

DOI：10.1038/s41467-024-50249-5

色散分支的斜率对应群速度，能量线宽与激发寿命关联；

零能量附近的准弹性展宽则记录扩散或缓慢涨落。

能量分辨率把静态、准弹性与非弹性成分按各自时间尺度分离。

方法名称之外，哪些坐标决定信号含义？

横轴和探测链路界定物理量，方法名称标注实验传统。

2θ与 q都是动量转移坐标，r来自 Fourier 变换后的原子对距离，ΔE或 ω 属于能量转移坐标，方位角记录取向分布。

坐标单位决定结构与动力学尺度。

能量分辨率、q 范围、采样体积和相干长度界定实验信息范围。

单色束加位置敏感探测器常获得 I(q)；

分析器或飞行时间装置把能量轴加入数据；

旋转样品可重建三维倒易空间；

方位积分会压缩织构信息。

散射描述波束与物质交换动量或能量的完整过程，衍射描述相干散射振幅形成的空间干涉结构。

Bragg 峰对应长程周期，弥散强度对应局域相关，Q–E分支对应动力学激发，PDF 峰列对应实空间原子对距离。
