在电子系统设计中，频率控制元器件承担着信号基准与时序驱动的功能，其性能稳定性直接影响整机的可靠性与使用寿命。

随着消费电子、通信设备及工业控制系统对精度与体积要求的持续提升，石英晶体频率元器件的自主研发与制造能力，正成为衡量企业技术积累的重要维度。

深圳市晶峰晶体科技有限公司专注于高精度、超微型及特殊型石英晶体元器件的研发、制造与销售，致力于全供应链自主知识产权建设，为国产替代与行业能力提升提供支撑。

一、产品矩阵：无源与有源晶振的场景适配

在基础频率控制层面，无源晶振（XTAL）采用简约的双引脚结构，需配合单片机内部电路起振，提供标准固定频率作为电路的时钟心跳。

该结构在保证基本频率功能的同时，实现了物料成本控制，适配大规模民用电子产品的成本诉求。

面向复杂电子系统对信号稳定性与抗干扰能力的严苛要求，有源晶振（XO）采用四引脚结构，内部集成振荡电路，通电即输出稳定波形，简化了外部电路设计，能够在复杂环境下保障频率信号的稳定输出。

二、频率规格系列：从走时基准到高速时钟

针对设备待机走时、RTC时钟计时等场景，32.768K时钟晶振提供长时稳定走时能力，覆盖圆柱封装（3×8、2×6）及贴片封装（3215）等规格，专门适配手表、主板RTC及计时类应用。

面向单片机、蓝牙、WiFi、路由器、显示屏等高速电路的时钟需求，高频晶振（MHz级）提供12M、16M、25M、26M、40M、50M等多档频率，适配多种高速数据处理场景。

三、封装与精度体系：满足分级需求

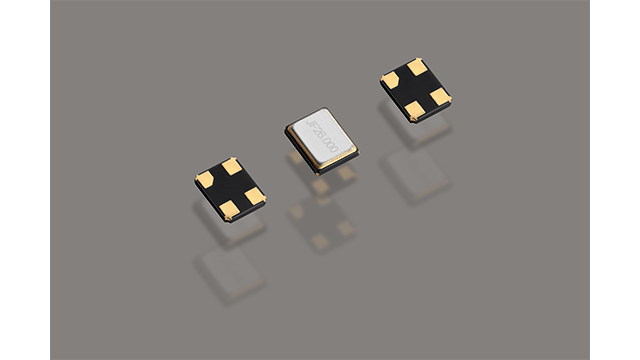

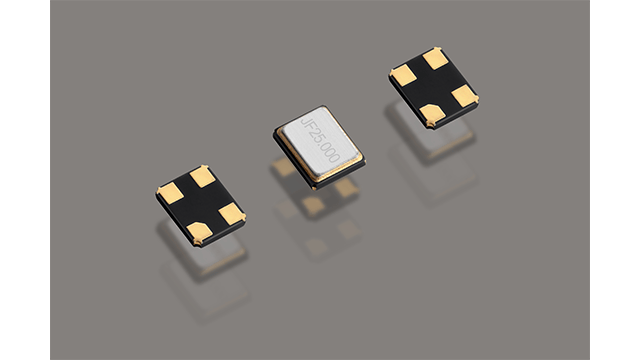

在封装规格上，直插型HC-49S具备较高的通用性，贴片型则涵盖3225、2520、2016、1612（数值**长宽，单位mm）等规格，满足不同空间约束下的装配需求。

精度等级方面，通用等级±10ppm、±20ppm适配一般民用电子设备；

TCXO温补晶振可达ppm级准确度，满足对温度漂移敏感的应用场景；

OCXO恒温晶振达到ppb级准确度，适配基站及仪器设备等对频率稳定性要求更高的场景。

四、32.768KHz系列：RTC计时的时基基础

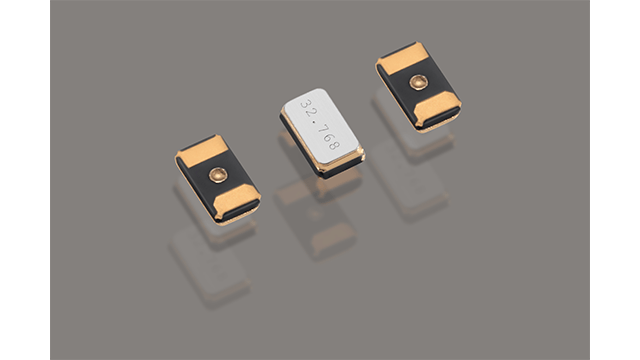

32.768KHz系列晶体（含3215、3060等规格）是实时时钟（RTC）集成电路的关键时基信号源，用于解决时钟芯片在长期运行中的频率偏移与外部环境干扰问题。

32768Hz恰好为2的15次方，通过15次分频即可精确获得1Hz频率（周期为1秒），实现了计数器向标准时间单位的转换。

作为低功耗时基信号源，该系列支持RTC芯片在微电流状态下持续产生精确的时钟信息；

配合OSC3与OSC4引脚及外部电阻电容，可构建稳定的振荡电路。

该系列产品以外部晶振组件、内置晶振集成等方式交付，适配消费电子、集成电路（SOC芯片）及工业控制系统等行业场景。

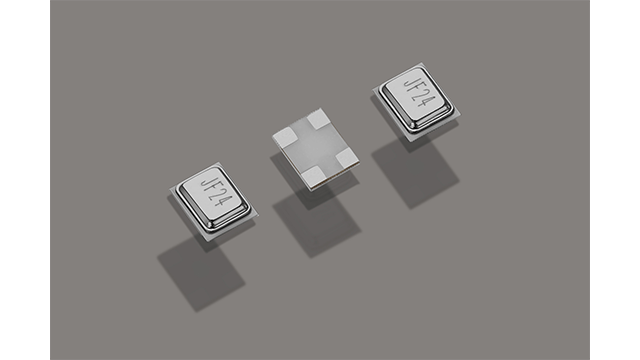

五、半导体胶粘3225：封装工艺的精细化实践

在封装工艺层面，半导体胶粘3225产品采用半导体加工工艺，每板可同时加工400支，生产效率较高，解决了传统封装效率低下、产品一致性差及基座成本高昂的问题。

其结构设计采用平整陶瓷基座与凹陷金属外壳，结构简洁，符合晶振行业小型化趋势；

材料上使用96氧化铝基座，具备低成本与高气密性，内部电极使用银材质，导电率较高。

陶瓷基座烧结后通过激光切割成型，外形尺寸精度较高，内部装配精密。

晶峰自产基座缩短了加工周期，并通过及时封装防止银电极氧化，在实现晶片与基座精密组装的同时，控制封装应力，使频率集中度易于管理。

六、技术参数：影响频率稳定性的关键因素

石英晶体的频率表现受多重因素共同作用。

负载越小，频率受外界杂散电容等因素影响越灵敏，控制难度相应增加；

频率越高，晶片越薄，越易产生寄生频率及形变；

此外，温度升高会使频率上升，跌落则可能导致频率变化或不振。

等效电阻（RR）由晶片振动摩擦损耗、支架连接能量损耗及封装材料损耗共同构成，其规律表现为频率越低电阻越大，频率越高电阻规格越低。

负载电容（CL）的计算公式为CL=(Cg×Cd)/(Cg+Cd)+Cs，其中Cs为杂散电容；

以24.00MHz晶体并联33pf电容、杂散电容2pf为例，计算得CL为18.5pf。

驱动电平依赖性（DLD）相关参数中，RLD2指定功率范围内的比较大电阻，DLD2表示比较大电阻与**小电阻之差，FDLD反映比较大频率与**小频率之差；

微调灵敏度（TS）则用于衡量负载电容每变化1pf引起的输出频率变化量。

在22.1184MHz晶体应用于高精度时钟电路的案例中，通过严格控制FDLD（频率偏差小于4PPM）和DLD2（电阻差小于8Ω），实现了电路在极低功耗环境下的快速、稳定起振，体现了工艺参数控制对产品性能的直接影响。

产品品质还受原材料与加工工艺的双重制约：晶棒生长周期越长、包裹体数量越少，原材料品质越佳；

研磨沙颗粒一致性、晶片清洗洁净度、电极面划伤控制及银胶喷涂配比等加工环节，均会影响**终产品性能；

支架与外壳的异物管控、压封电流稳定性、密封性能等结构件因素同样不可忽视。

电极划伤会导致电阻升高或频率异常，异物污染则可能干扰晶片表面振动频率，这些典型失效模式的识别与控制，构成了晶振制造工艺管理的重要环节。

七、行业实践与团队积淀

深圳市晶峰晶体科技有限公司累计服务超过2600家客户，与夏普、松下、佳能等企业保持二十余年合作关系，产量居全国前列。

公司获评国家认可高新技术企业、深圳高新技术企业、进出口诚信AAA企业、中国AAA级重质量守信用企业等资质，并被认定为广东省受认可品牌、广东省**性商标、广东省自主品牌企业。

同时，公司担任中国电子元件行业协会压电晶体分会副理事长单位、中国电子元件行业协会理事单位、深圳市高新技术产业协会副会长单位及深圳市电子行业协会副会长单位，参与行业交流与协作工作。

从无源、有源晶振的基础频率控制，到32.768KHz系列RTC时基应用，再到半导体胶粘3225封装工艺与技术参数管控体系，深圳市晶峰晶体科技有限公司通过覆盖研发、制造与销售的自主供应链建设，为电子电路设计、通信设备及工业控制系统提供频率控制元器件解决方案，持续推进石英晶体元器件国产替代与自主可控进程。
